不可忽視的電子線載流能力--電源線廠家

下面主要說下電子線的過電流能力。

       電子線（hook wire）一般指電器設備內部線，通電性主要是以弱電為主，跟強電范疇的電纜是不同概念的。

有如下3個系列標準：

UL標準【美國保險商試驗所（Underwriter Laboratories Inc.）】

3C標準【中國強制性產品認證（China Compulsory Certification）】

VDE標準【德國電氣工程師協會（Verband Deutscher Elektrotechniker）】

我們目前比較常用的是UL標準，單位為AWG【American Wire Gauge 美國線規】

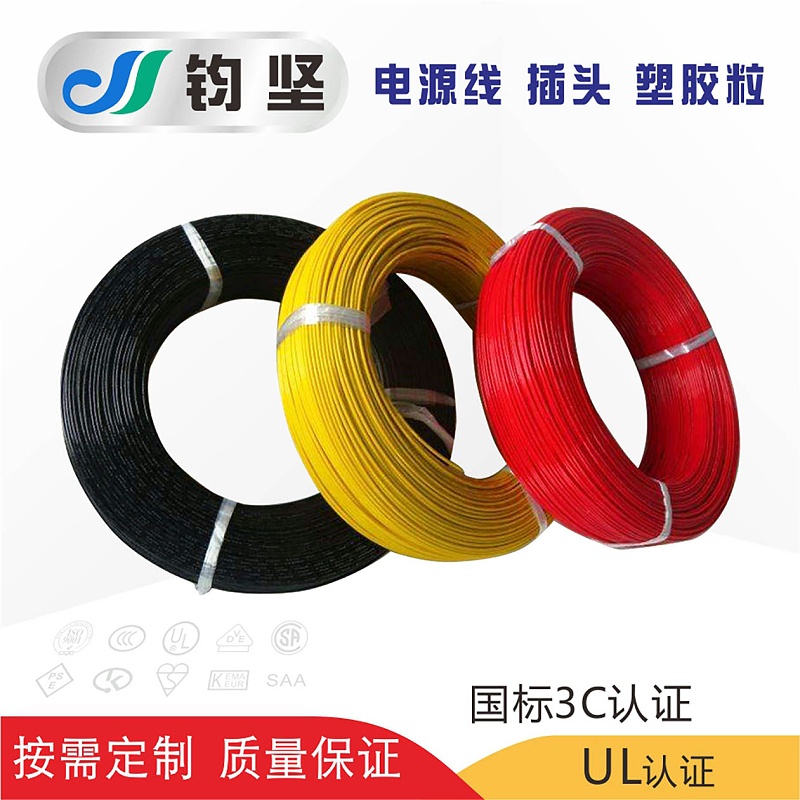

我經常用到的有UL1007，UL1015電子線。

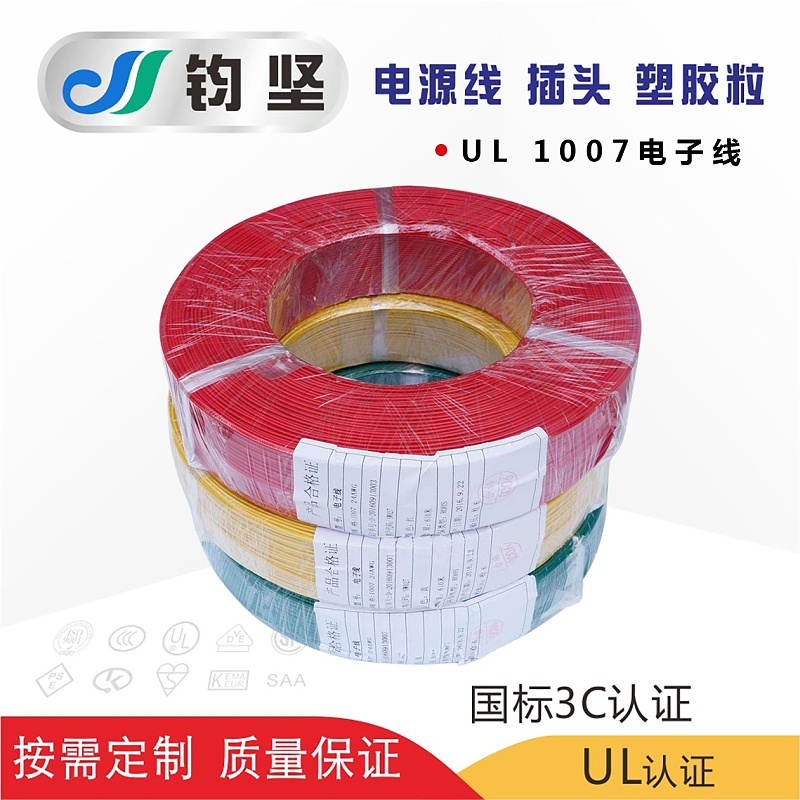

UL1007電子線： 耐電壓300V，耐溫-10度~80度；導體使用單支或絞合32-16AWG鍍錫或露銅；PVC（聚氯乙烯）絕緣，符合ROHS環保標準；絕緣厚度均勻、易裁線、易剝皮。

UL1015電子線：  耐電壓600V，耐溫-20度~105度；導體使用單支或絞合28-10AWG鍍錫或露銅；PVC（聚氯乙烯）絕緣，符合ROHS環保標準；絕緣厚度均勻、易裁線、易剝皮。

注意：同一線號，UL1015與UL1007的導體截面積、線數、線徑、阻值是一樣的，不同的外皮的規格。

截面積計算方法如下：

一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。

利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍：

S=[ I /（5~8）]

=0.125 I ~0.2 I（mm2）

S-----銅導線截面積（mm2）

I-----負載電流(A）

舉例：AWG28，導體單股直徑為0.32mm，那么其截面積為(0.32/2)X(0.32/2)XPI=0.0804mm2

那么安全載流量區間為：0.402A~0.6432A
